一、電力電纜防水結構類型：
對于中壓XLPE絕緣電力電纜來說，通常有以下幾種防水結構：

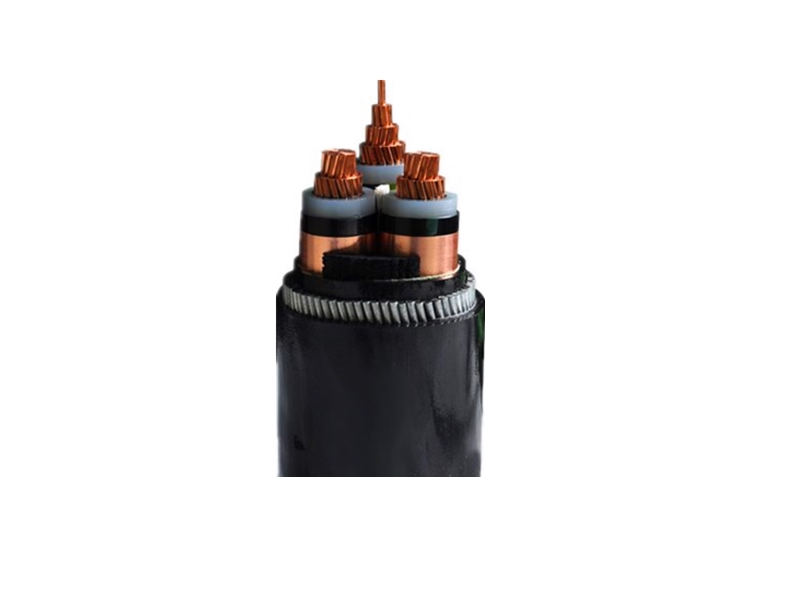

1.對于單芯電力電纜來說，在電力電纜的絕緣屏蔽層上繞包半導電阻水帶，在金屬屏蔽層外面繞包普通阻水帶，然后擠包外護套，外護套材料可以是普通的PVC，也可采用具有徑向阻水功能的HDPE材料等，可視電纜其它性能要求而定。對于三芯電纜，則為了保證金屬屏蔽的充分接觸，只在絕緣屏蔽外面繞包單導電阻水帶，金屬屏蔽外不再繞阻水帶，視防水性能要求的高低，填充可采用普通填充或阻水填充，內襯層及外護套材料同單芯電纜中所述。
2.在外護套或內襯層的內部縱包鋁塑復合帶層作為防水層。
3.直接在電力電纜外部擠包HDPE外護套。
對于110kV級以上XLPE絕緣電力電纜來說，則主要采用金屬護層使電纜達到防水要求。金屬護層的最大特點是具有完全不透過性，故具有金屬護套的電纜具有非常好的徑向阻水性能。金屬護層種類主要有：熱壓鋁套、熱壓鉛套、焊接皺紋鋁套、焊接皺紋鋼套、冷拔金屬套等。
二、電力電纜防水形式：
電力電纜的防水方式一般分為縱向阻水和徑向徑水兩種?？v向阻水一般常用的有阻水紗、阻水粉及阻水帶，它們的阻水機理是在這些材料中含有一種遇水可膨脹的材料，當水份從電纜端頭或是從護套缺陷中進入后，這種材料就會遇水迅速膨脹阻止水份沿電纜縱向進一步擴散，這樣就實現了電力電纜縱向防水的目的。徑向阻水則主要通過擠包HDPE非金屬護層或熱壓、焊接、冷拔金屬護套方式實現。
三、電力電纜防水試驗依據：
電力電纜防水試驗方法，電力電纜縱向阻水性能目前可以通過IEC60502-1997ANNEXD（normative）或GB/T12706.2-2002附錄D（標準性目錄）透水試驗來進行試驗和判定；而電纜徑向阻水性能，目前主要是通過間接的方法進行確定，比如檢查HDPE非金屬護套的或非金屬護套是否有缺陷，如果這些護套被確定為完好的，那么就認為電纜具有良好的徑向阻水性能。但這種方法有很多用戶都提出了一些疑問，也引起一些爭端，缺少說服力，所以電纜制造廠家及用戶現在都迫切需要有一種試驗方法對電纜的徑向阻水性能做出判定，那樣就可以避免制造廠家與用戶因缺少?gòu)较蜃杷囼?yàn)方法而對電纜徑向阻水性能引起的爭議。
