電線電纜用量計算公式大匯總

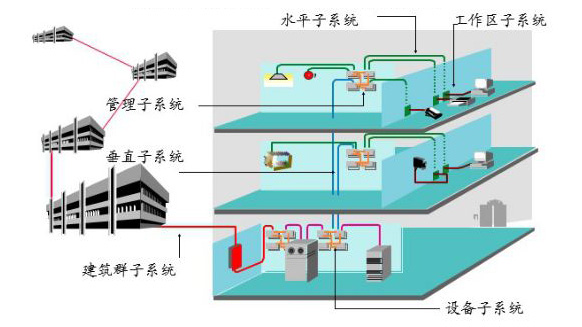

一、綜合布線系統
水平子系統，線纜用量計算方法：
平均長度=(最遠信息點水平距離+最近信息點水平距離)/2+2H(H-樓層高)
實際平均長度=平均長度×1.1+(端接容限，通常取6)
每箱線纜布線根數=每箱電纜長度/實際平均長度
電纜需要箱數=信息點總數/每箱線纜布線根數
注：最遠、最近信息點水平距離是從樓層配線間(IDF)到信息點的水平實際距離，包含水平實際路由的距離，若是多層設置一個IDF則還應包含相應樓層高度。上面的“電纜平均長度”計算公式適應一層或三層設置一個樓層配線間(IDF)的情形。
二、主干子系統
1、銅線纜用量計算方法：
平均長度=(最遠IDF距離+最近IDF距離)/2
實際平均長度=電纜平均長度×1.1+(端接容限，通常取6)
每軸線纜布線根數=每軸電纜長度/實際平均長度
電纜需要軸數=IDF的總數/每箱線纜布線根數
注：最遠、最近IDF距離是從樓層配線間(IDF)到網中心主配線架(MDF)的實際距離，主要取決于樓層高度和弱電井到設備間(MDF)的水平距離。
大對數電纜對數按照1：2(即1個語音點配置2對雙絞線)計算，并分別選擇25/50對電纜進行合理設計。100對大對數電纜一般不要選擇，因施工較困難。
2、光纜用量計算方法：
光纜平均長度=(最遠IDF距離+最近IDF距離)/2
實際光纜平均長度=光纜平均長度×1.1+(端接容限，通常取6)
光纜需要總量=IDF的總數×實際光纜平均長度
注：最遠、最近IDF距離是從樓層配線間(IDF)到網中心主配線架(MDF)的實際距離，主要取決于樓層高度和弱電井到MDF的水平距離。光纖芯數、單模、多模的選擇若招標文件有明確的要求，則按要求設計，通用的選擇是6芯多模光纜。
三、安全防范系統
1、電視監控系統
(1)視頻電纜計算方法：通常選用SYV75-5規格。
平均長度=(最遠攝像機距離+最近攝像機距離)/2
實際平均長度=電纜平均長度×1.1+(端接容限，通常取6)
電纜需要總數=攝像機總數x實際平均長度(米)
注：最遠、最近攝像機距離是指從安防監控中心機房到離安防機房最遠、最近攝像機的實際距離，(注意樓層高度)。當有群樓的長、寬、與主樓(標準層)的長、寬有較大差距時，要求按照群樓、主樓分別計算實際電纜平均長度。
(2)電源線纜計算方法：RVV2*1.0規格。
方式一：由于攝像機的分布較為分散(尤其是群樓)。因此建議按視頻電纜長度的1/2～1/3計算。
方式二：按每8只攝像機敷設一根電源線纜：
電源線需要總數=(攝像機總數/8)*視頻電纜計算中的實際平均長度。
(3)控制電纜計算方法：(云臺+變焦攝像機)，RVS2*1.0規格。
平均長度=(最遠攝像機距離+最近攝像機距離)/2
實際平均長度=電纜平均長度×1.1+(端接容限，通常取6)
電纜需要總數=攝像機總數x實際電纜平均長度(米)
注：最遠、最近攝像機距離是指從監控中心機房到離機房最遠攝像機、最近攝像機的實際距離，(注意樓層高度)。當有群樓的長、寬、與主樓的長、寬有較大差距時，要求分別計算實際電纜平均長度。
2、防盜報警系統
(1)二芯報警線纜計算方法：RVV2*0.5規格。
線纜平均長度=(最遠報警前端設備距離+最近報警前端設備距離)/2
實際平均長度=平均長度×1.1+(端接容限，通常取6)
線纜需要總數=前警端設備總數x實際平均長度(米)
注：最遠、最近報警前端距離是指從安防中心機房(或報警鍵盤、擴展模塊)或到離機房(或報警鍵盤、擴展模塊)最遠、最近報警前端設備的實際距離，(注意樓層高度)。當有群樓的長、寬、與主樓的長、寬有較大差距時，要求分別計算實際電纜平均長度。
四芯報警線纜計算方法同上。RVV4*0.5規格
(2)報警聯網總線計算方法：
由于報警聯網總線多數為一根(或一路)，少數為兩根(路)或多根(路)，因此要求按實際的總線路由計算。
線纜需要總數=實際總線路由長度×1.1+端接容限(米)
注：端接容限=總線上需要聯接的設備(通常是報警鍵盤、擴展模塊)數量*6
3、樓宇設備監控系統
傳感器、執行器的監控點到DDC箱的各類線纜計算方法：
通常有RVV2*1.0、RVS2*1.0、BVS2*2.5、RVVP2*1.0、RVV8*1.0(用于DDC箱到設備配電箱)等規格。
線纜平均長度=(最遠監控點距離+最近監控點距離)/2+H(H—樓層高度)
實際線纜平均長度=線纜平均長度×本DDC監控總點數×1.1+(端接容限，通常取3)
線纜需要總數=監控點總數x實際平均長度(米)
注：最遠、最近監控點距離是從DDC箱到監控點或監控設備的實際距離。各種類別的線纜應分別計算。
若DDC箱安裝在被控設備間內，如冷熱源機房、空調機組、新風機組等設備間，則冷熱源機房內的“實際線纜平均長度”可按15米計算(但要注意監控冷卻塔的DDC安裝位置);空調機組、新風機組等設備間內的“實際線纜平均長度”可按10米計算。
DDC聯網線纜計算方法：RVSP2*1.0規格
線纜需要總數=按照聯網實際路由計算聯網總長度×1.1+DDC箱數量×(端接容限，取6)。
