耐彎曲拖鏈電纜應用范圍：
耐彎曲拖鏈屏蔽電纜適用于干燥或潮濕的室內，無強應力緩釋或強制引導的自由連續往復運動下的安裝，工業使用環境下的頻繁彎曲場合，如木工機械、機床加工設備、物流輸送系統、起重機場合等，對電磁屏蔽抗干擾好。

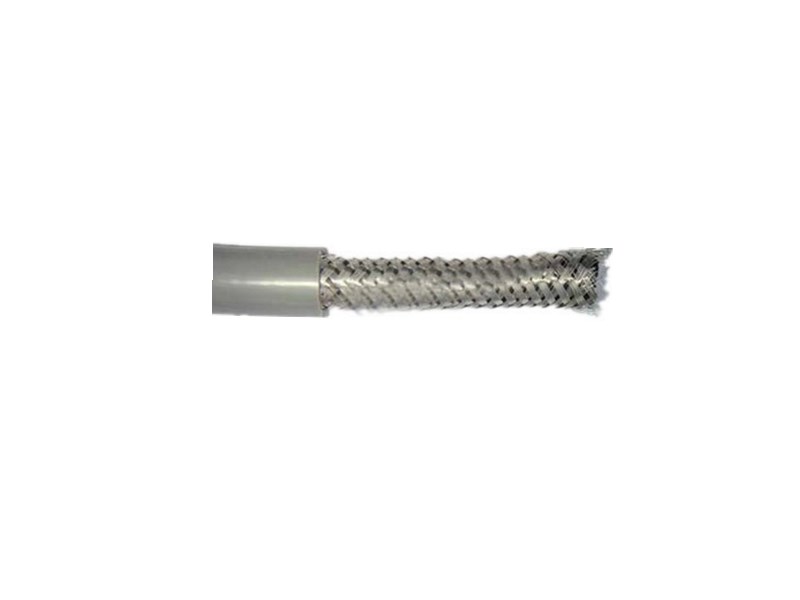

拖鏈電纜型號：TRVVP
產品特性：
防水、防油、耐寒、抗紫外線、耐磨、阻燃。
彎曲壽命500萬次以上，適用于快速移動的場合。
電纜結構：
導體：多股超細精絞無氧銅絲，符合VDE0295CLASS 6標準
絕緣：特殊混合PVC絕緣
顏色：≤0.5mm顏色表示，棕、黑、藍、紫、粉紅、橙
≥0.5mm黑色數字白色號碼編號，3芯以上帶有黃綠接地線（黃綠可選）
內護套：改性低粘度強力擠壓內護套，PVC材質，耐油。
屏蔽：鍍錫銅網編織屏蔽，密度80%以上。
護套：特殊改性PVC護套，橙色（RAL2003），黑色（RAL9005）或灰色（RAL7001）
額定電壓：≥0.5mm：300/500V；＜0.5mm：300/300V
測試電壓：2500V
使用溫度范圍：固定安裝：-30℃至+70℃；
移動安裝：-5℃至+70℃；
最小彎曲半徑：固定安裝：4*電纜外徑；
移動安裝：15*電纜外徑
代號 型號 規格 近似密度 近似外徑
0.2mm2
SKM 20 03 TRVVP 0.2*3C 47.0 5.8
SKM 20 04 TRVVP 0.2*4C 55.0 6.3
SKM 20 05 TRVVP 0.2*5C 64.0 6.8
SKM 20 07 TRVVP 0.2*7C 84.0 7.8
SKM 20 12 TRVVP 0.2*12C 144.0 10.8
SKM 20 18 TRVVP 0.2*18C 199.0 12.7
SKM 20 38 TRVVP 0.2*38C 391.0 18.1
0.5mm2
SKM 50 03 TRVVP 0.5*3C 72.0 7.0
SKM 50 04 TRVVP 0.5*4C 86.0 7.6
SKM 50 05 TRVVP 0.5*5C 102.0 8.2
SKM 50 07 TRVVP 0.5*7C 135.0 9.6
SKM 50 12 TRVVP 0.5*12C 237.0 13.5
SKM 50 18 TRVVP 0.5*18C 333.0 16.0
SKM 50 38 TRVVP 0.5*38C 670.0 23.1
1.5mm2
SKM 150 03 TRVVP 1.5*3C 154.0 10.0
SKM 150 04 TRVVP 1.5*4C 188.0 11.0
SKM 150 05 TRVVP 1.5*5C 225.0 12.0
SKM 150 07 TRVVP 1.5*7C 305.0 14.3
SKM 150 12 TRVVP 1.5*12C 551.0 20.5
SKM 150 18 TRVVP 1.5*18C 787.0 24.6
2.5mm2
SKM 250 03 TRVVP 2.5*3C 260.0 13.1
SKM 250 04 TRVVP 2.5*4C 319.0 14.4
SKM 250 05 TRVVP 2.5*5C 384.0 15.8
SKM 250 07 TRVVP 2.5*7C 525.0 18.9
4.0mm2
SKM 400 03 TRVVP 4.0*3C 350.0 14.8
SKM 400 07 TRVVP 4.0*7C 717.0 21.6
10.0mm2
SKM 1000 03 TRVVP 10.0*3C 814.0 21.5
SKM 1000 04 TRVVP 10.0*4C 1019.0 23.8
